Электроника для БПЛА

Наличие: уточняйте у менеджера

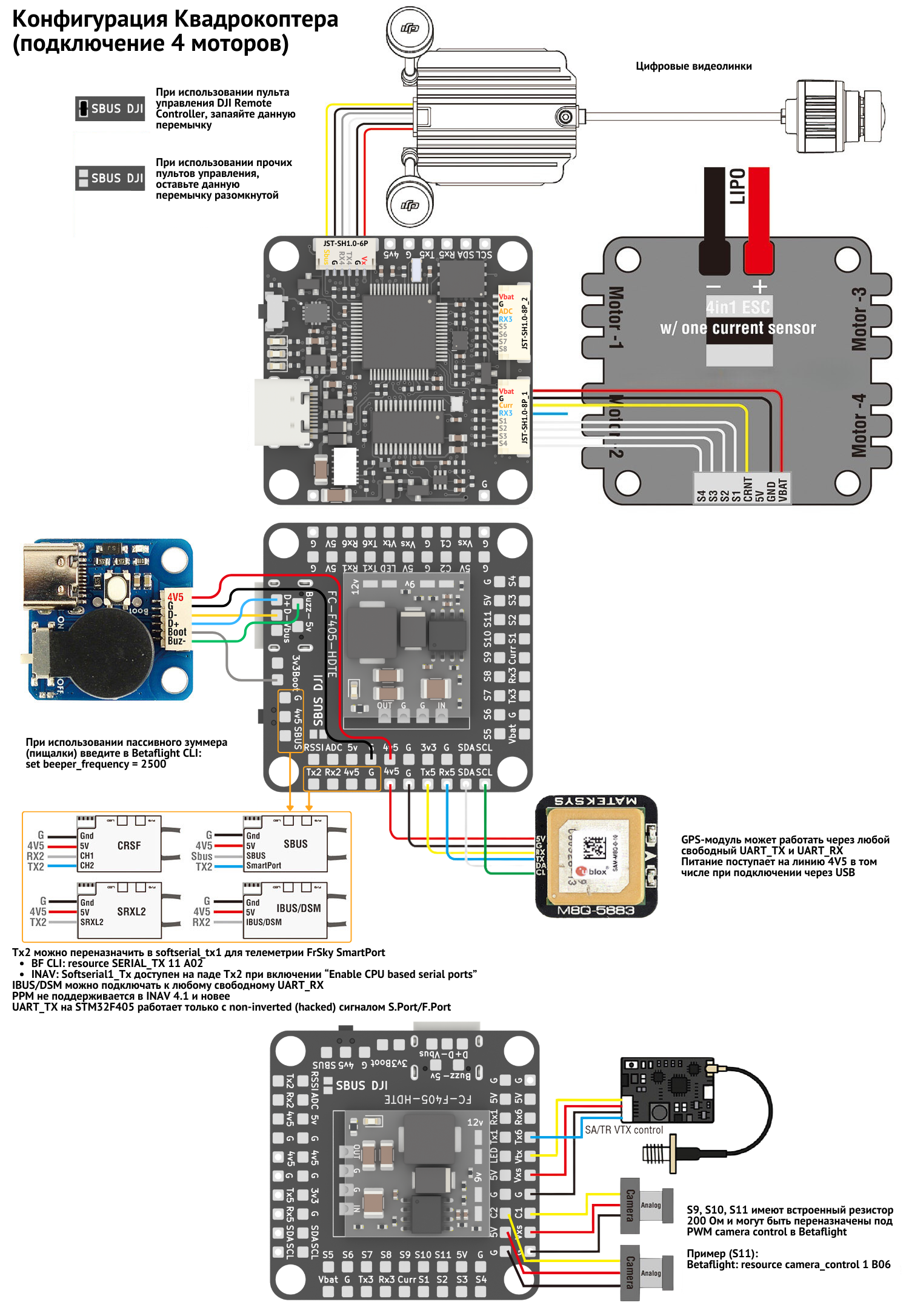

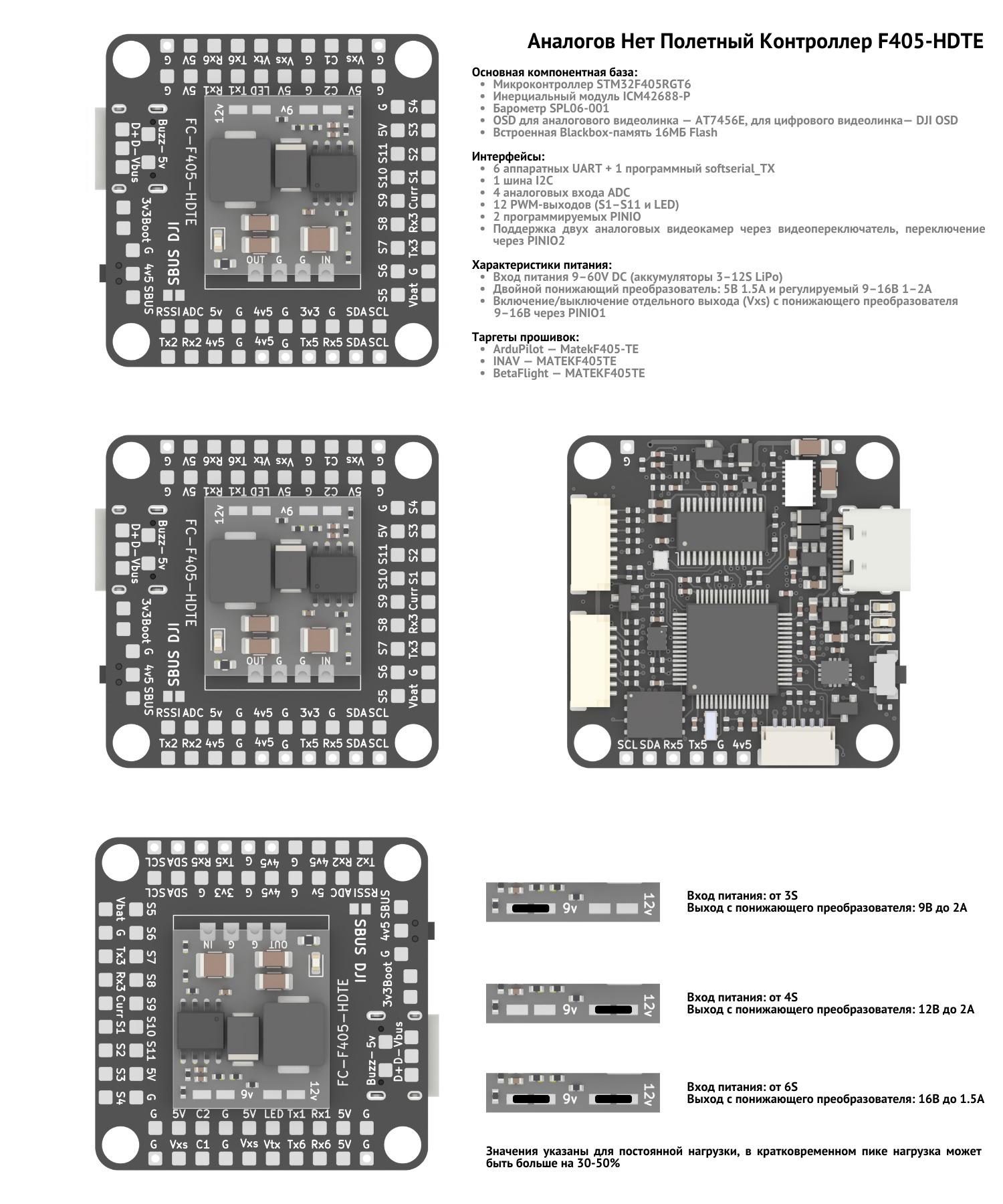

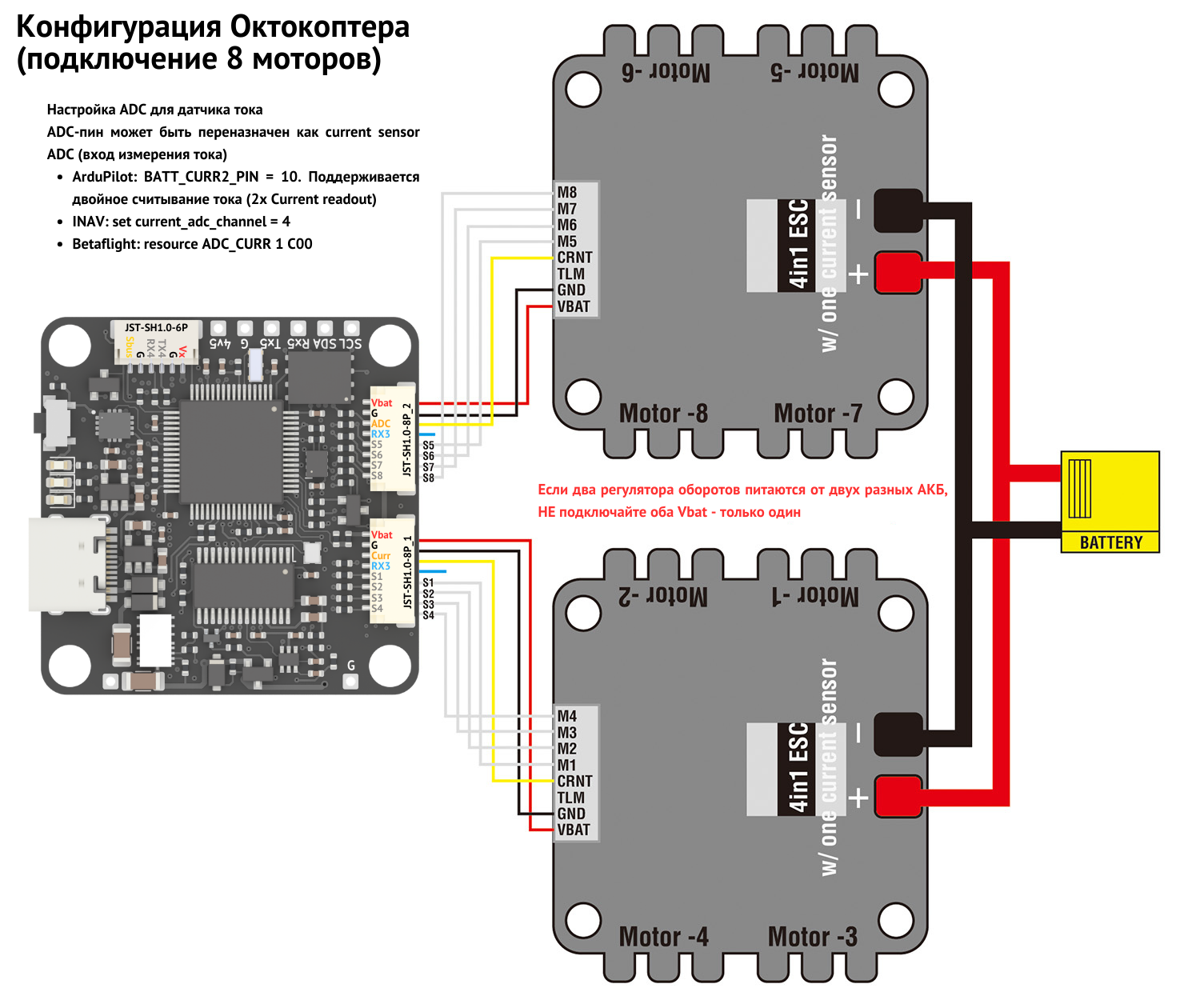

Полетный контроллер F405-HDTE - полетный контроллер для БПЛА мультироторного типа
Основная компонентная база:
- Микроконтроллер STM32F405RGT6
- Инерциальный модуль ICM42688-P
- Барометр SPL06-001
- OSD для аналогового видеолинка — AT7456E, для цифрового видеолинка— DJI OSD
- Встроенная Blackbox-память 16МБ Flash

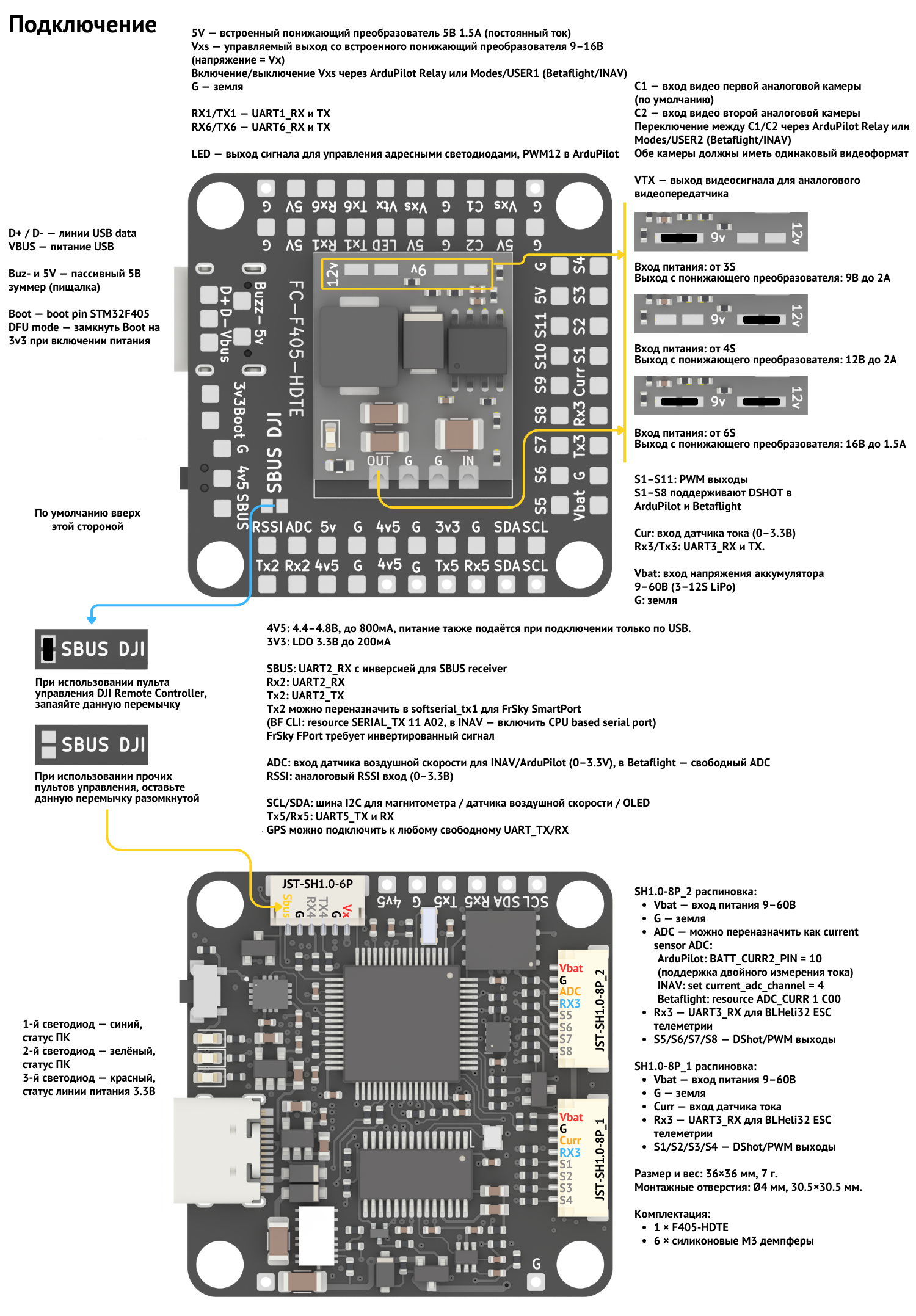

Интерфейсы:
- 6 аппаратных UART + 1 программный softserial_TX
- 1 шина I2C
- 4 аналоговых входа ADC
- 12 PWM-выходов (S1–S11 и LED)
- 2 программируемых PINIO
- Поддержка двух аналоговых видеокамер через видеопереключатель, переключение через PINIO2
Характеристики питания:
- Вход питания 9–60V DC (аккумуляторы 3–12S LiPo)
- Двойной понижающий преобразователь: 5В 1.5А и регулируемый 9–16В 1–2А
- Включение/выключение отдельного выхода (Vxs) с понижающего преобразователя 9–16В через PINIO1
Таргеты прошивок:
- ArduPilot — MatekF405-TE
- INAV — MATEKF405TE
- BetaFlight — MATEKF405TE

Наличие: уточняйте у менеджера

BEC 12S Pro - Понижающий преобразователь (BEC 5В / 8В / 12В) используется получения стабильных 5 / 8 / 12 Вольт для питания периферийных устройств в квадрокоптерах или других моделях

Характеристики:
- Входное напряжение 5 – 55 Вольт
- Выходное напряжение 5 / 8 / 12 Вольт (зависит от выбранной настройки, по умолчанию 5 Вольт)
- Ток непрерывной нагрузки: до 5 Ампер в зависимости от входного напряжения и охлаждения
- Максимальный ток: до 9 Ампер - сильно зависит от охлаждения
- Защита от перегрева и короткого замыкания на выходе: понижающий преобразователь не сгорит, а просто отключится
- Масса: 7 грамм
- Размеры: 35 х 24 мм

Наличие: уточняйте у менеджера

SERVO PDB - Используется на дронах самолетного типа в случаях, когда полетный контроллер не имеет понижающих преобразователей для сервоприводов

Характеристики:
- Входное напряжение 6 – 36 Вольт
- Выходное напряжение 5/6/7.2/8.2 Вольт (зависит от выбранной настройки, по умолчанию 5 Вольт)
- Ток непрерывной нагрузки: 4 Ампера
- Максимальный ток: 7 Ампера
- Защита от перегрева и короткого замыкания на выходе: понижающий преобразователь не сгорит, а просто отключится
- Масса: 4 грамма
- Размеры: 26 х 21 мм

Наличие: уточняйте у менеджера

BEC 6S Enable - Понижающий преобразователь (BEC 5В/9В) используется получения стабильных 5 или 12 Вольт для питания периферийных устройств в квадрокоптерах или других моделях

Характеристики:
- Входное напряжение 6 – 35 Вольт
- Выходное напряжение 5 или 12 Вольт (зависит от выбранной настройки, по умолчанию 5 Вольт)
- Ток непрерывной нагрузки: 2 Ампера
- Максимальный ток: до 3 Ампер на 5 секунд - сильно зависит от охлаждения
- Защита от перегрева и короткого замыкания на выходе: понижающий преобразователь не сгорит, а просто отключится
- Масса: 2 грамма
- Размеры: 14 х 15 мм

Наличие: уточняйте у менеджера

BEC 12S Enable - Понижающий преобразователь (BEC 5В / 9В / 12В) используется получения стабильных 5 / 9 / 12 Вольт для питания периферийных устройств в квадрокоптерах или других моделях

Характеристики:
- Входное напряжение 6 – 60 Вольт
- Выходное напряжение 5 / 9 / 12 Вольт (зависит от выбранной настройки, по умолчанию 5 Вольт)
- Ток непрерывной нагрузки: до 3 Ампер в зависимости от входного напряжения и охлаждения
- Максимальный ток: до 5 Ампер на 5 секунд в режиме 5 Вольт - сильно зависит от охлаждения
- Защита от перегрева и короткого замыкания на выходе: понижающий преобразователь не сгорит, а просто отключится
- Масса: 2 грамма
- Размеры: 17 х 18 мм

Наличие: уточняйте у менеджера

PWM-A - PWM-выключатель для сигнальных линий, преобразует PWM в логические уровни (1/0)

Характеристики:
- Входное напряжение 5 Вольт
- Выходное напряжение: 5 Вольт
- Максимальный ток сигнальной линии: 10 миллиампер
- Масса: 1 грамм
- Размеры: 10 х 12 мм

Наличие: уточняйте у менеджера

PWM-B - PWM-выключатель для сигнальных линий, преобразует PWM в логические уровни (1/0)

Характеристики:
- Входное напряжение 5-28 Вольт
- Выходное напряжение: 5-28 Вольт
- Напряжение для микроконтроллера: 5 Вольт
- Максимальный ток управляемой линии: 500 миллиампер
- Масса: 1 грамм
- Размеры: 12 х 23 мм

Наличие: уточняйте у менеджера

BEC 6S - Понижающий преобразователь (BEC 5В/9В) используется получения стабильных 5 или 9 Вольт для питания периферийных устройств в квадрокоптерах или других моделях

Характеристики:
- Входное напряжение 6 – 30 Вольт
- Выходное напряжение 5 или 9 Вольт (зависит от выбранной настройки, по умолчанию 5 Вольт)
- Ток непрерывной нагрузки: 1,5 Ампера
- Максимальный ток: 2,5 Ампера (5 секунд)
- Защита от перегрева и короткого замыкания на выходе: понижающий преобразователь не сгорит, а просто отключится
- Масса: 1 грамм
- Размеры: 10 х 16 мм

Наличие: уточняйте у менеджера

BEC 12S - Понижающий преобразователь (BEC 5В / 9В / 12В) используется получения стабильных 5 / 9 / 12 Вольт для питания периферийных устройств в квадрокоптерах или других моделях

Характеристики:
- Входное напряжение 6 – 60 Вольт
- Выходное напряжение 5 / 9 / 12 Вольт (зависит от выбранной настройки, по умолчанию 5 Вольт)
- Ток непрерывной нагрузки: до 3,5 Ампер в зависимости от входного напряжения и охлаждения
- Максимальный ток: до 5 Ампера на 2 секунды в режиме 5 Вольт - сильно зависит от охлаждения
- Защита от перегрева и короткого замыкания на выходе: понижающий преобразователь не сгорит, а просто отключится
- Масса: 2 грамма
- Размеры: 17 х 18 мм

Наличие: уточняйте у менеджера

LC-фильтр - Комплект из 3 штук. LC-фильтры используются для избавления от пульсаций на видеопередатчиках и другой периферии дронов

Пульсации питания могут появляться при использовании дешёвых понижающих преобразователей, а также при использовании встроенных BECов на полётниках. Чаще всего такие пульсации приводят к возникновению характерных полос у аналогового видеосигнала, также возможны случаи, когда сам собой дёргается сервопривод

Характеристики:
- Входное и выходное напряжение: до 50 Вольт
- Ток непрерывной нагрузки: до 3 Ампер
- Масса: 1 грамм
- Размеры: 20 х 7 мм

Наличие: уточняйте у менеджера

Видеопереключатель - Применяется для использования нескольких источников видеосигнала и одного выхода. Управление видеопереключателем осуществляется с помощью PWM-сигнала (1000/1500/2000) - три значения для трех источников входа (IN1/IN2/IN3)

Типовой пример такого сценария: использование обычной и тепловой камер на FPV-дроне

Характеристики:
- Входное напряжение: 5В
- Входные каналы видео: 3
- Выходной канал видео: 1

Наличие: уточняйте у менеджера

Плата тренировки пайки - двухсторонняя тренировочная плата для обучения пайке, общее количество контактных площадок - 366 штук

Плата содержит 9 видов контактных площадок:
- 80 квадратных площадок 2х2 мм с отверстиями под провод и гребенку
- 80 круглых площадок диаметром 1.6 мм с отверстиями под провод и гребенку
- 40 квадратных площадок 2х2 мм под провод без отверстий
- 44 прямоугольных площадки 2x1.2 мм под провод без отверстий
- 48 прямоугольных площадок 2x1 мм под провод без отверстий
- 12 прямоугольных площадок 6x5 мм под силовой провод без отверстий
- 18 прямоугольных площадок 5x3 мм под силовой провод без отверстий
- 23 прямоугольных площадки 6x5 мм со сквозной металлизацией под силовой провод без отверстий
- 21 прямоугольная площадка 5x3 мм со сквозной металлизацией под силовой провод без отверстий
